国产精品一区二区av在线观看 ,日本阿v视频高清在线中文,夫妇交换性3中文字幕A片

日本冶金NAS 255板材、圓棒【NAS255現(xiàn)貨】

發(fā)布時間:2024-04-29 19:03:23 | 瀏覽次數(shù)：

NAS 255(UNS N08904、SUS 890L)屬于奧氏體不銹鋼，耐腐蝕性高于SUS 316L和SUS 317L，由于添加有Cu(1.5%)，所以對硫酸、磷酸等還原性酸具有杰出的耐腐蝕性，廣泛應(yīng)用于化工成套設(shè)備等。本公司可供鋼板、鋼條、圓棒。現(xiàn)貨：圓棒、板材、鍛件、特殊尺寸可訂貨！

化學成分

SUS 890L

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	23.00	19.00	4.00	1.00	―
最大	0.020	1.00	2.00	0.045	0.03	28.00	23.00	5.00	2.00	―

UNS N08904

	C	Si	Mn	P	S	Ni	Cr	Mo	Cu	N
最小	―	―	―	―	―	23.0	19.0	4.0	1.0	―
最大	0.020	1.00	2.00	0.045	0.035	28.0	23.0	5.0	2.0	0.10

物理性能

比熱(J/kg?K)		452
電阻率(μΩ?cm)		97
熱傳導率(W/m?K)		12.2
平均熱膨脹系數(shù)(10^-6/℃)	20–200℃	14.9
	20–300℃	15.3
	20–400℃	15.7
縱向彈性模量(MPa)		19.0 x 10⁴
縱向彈性模量(MPa)		71.0 x 10⁴
強磁性		無
熔點(℃)		1360-1397

機械性能

室溫機械性能

SUS 890L

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 215	≧ 490	≧ 35	≦ 90

UNS N08904

0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度 (HRB)
≧ 220	≧ 490	≧ 35	≦ 90

	0.2%屈服強度 (N/mm²)	抗拉強度 (N/mm²)	延伸率 (%)	硬度 (HRB)
厚板 12mm^t	247	593	57.2	86
冷軋板 2mm^t	291	632	43.0	79
冷軋板 0.5mm^t	302	630	43.0	80

高溫強度

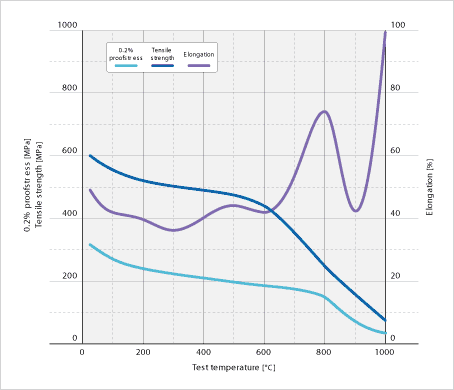

Image: 高溫強度

耐腐蝕性

耐酸腐蝕性能

NAS 255與SUS 316L和SUS 317L相比，對于硫酸、磷酸等還原性酸具有極高的耐腐蝕性。

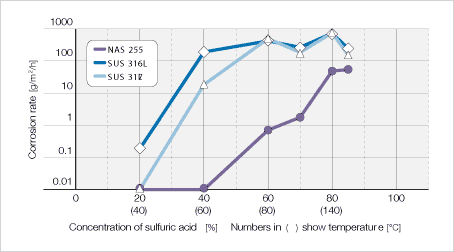

Image: 耐酸腐蝕性能

耐點腐蝕性能

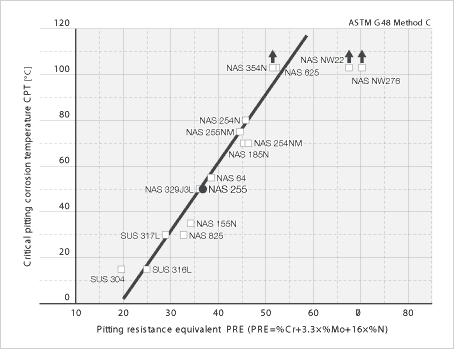

Image: 耐點腐蝕性能

朔性加工性

可進行與普通奧氏體不銹鋼同樣的處理。

焊接性

焊接特點與普通奧氏體不銹鋼相同，不必預(yù)熱和后期加熱。在惡劣的腐蝕環(huán)境下使用時，推薦使用有同等以上耐腐蝕性的焊料。腐蝕環(huán)境不嚴重，只用于接合目的時，可使用同等材質(zhì)金屬的焊料。

熱處理

NAS 255為奧氏體不銹鋼，熱處理可采用與標準奧氏體不銹鋼同樣的方式。JIS G4305推薦的固溶熱處理條件如下所示。

熱處理條件 1030～1180℃ 水冷

酸洗

酸洗液使用硝酸和氫氟酸混合液。由于NAS 255耐腐蝕性比SUS 304高，氧化皮會稍難以去除，因此，可在酸洗前進行短時間堿浸漬，或者如有可能對其進行噴丸(噴射金屬微粒)處理則更加有效。

用途

硫酸、磷酸成套設(shè)備、海水熱交換器、化工成套設(shè)備、食品成套設(shè)備等

综合亚洲桃色第一影院,日本无遮挡吸乳视频,日韩成人无码一区二区三区,国产啪亚洲欧美精品无码

化學成分

物理性能

機械性能

耐腐蝕性

朔性加工性

焊接性

熱處理

酸洗

用途
