耐腐蝕性
2.4816由于其組成特點(diǎn)，對(duì)多種腐蝕環(huán)境具有極高的耐腐蝕性。由于含Cr，在氧化性的腐蝕環(huán)境中的耐腐蝕性優(yōu)于純鎳。同時(shí)，由于Ni含量高，在還原性腐蝕環(huán)境下也能維持良好的耐腐蝕性能，對(duì)于堿性溶液的腐蝕作用也具有極高的耐受性。另外，良好的耐應(yīng)力腐蝕開(kāi)裂也是本合金的特點(diǎn)。
各種合金的應(yīng)力腐蝕開(kāi)裂試驗(yàn)結(jié)果
|
合金
|
主要化學(xué)成分(wt %)
|
45% (154℃)
|
42% (142℃)
|
40% (138℃)
|
38% (134℃)
|
35% (126℃)
|
30% (115℃)
|
25% (110℃)
|
20% (108℃)
|
|
SUS 304
|
18Cr-8Ni
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
|
SUS 316L
|
17Cr-12Ni
-2Mo
|
×
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
|
NAS 64
|
25Cr-6Ni
-3.3Mo-0.16N
|
×
|
×
|
×
|
×
|
×
|
×
|
○
|
○
|
|
NAS 185N
|
20Cr-18Ni
-6Mo-0.8Cu
-0.2N
|
×
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
|
NAS 254N
|
23Cr-25Ni
-5.5Mo-0.2N
|
×
|
×
|
×
|
○
|
○
|
○
|
○
|
○
|
|
NAS 255NM
|
20Cr-25Ni
-6Mo-1Cu
-0.2N
|
×
|
×
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS 354N
|
23Cr-35Ni
-7.5Mo-0.2N
|
×
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
2.4816
|
Ni-17Cr
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS NW276
|
Ni-15Cr
-16Mo-4W
-5Fe
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
|
NAS NW22
|
Ni-21Cr
-13Mo-3W
-4Fe
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
○
|
試驗(yàn)條件：U型彎曲試樣，沸騰MgCl2水溶液 300小時(shí)
○：未開(kāi)裂
×：發(fā)生腐蝕開(kāi)裂
熱處理
2.4816不屬于沉淀析出硬化合金，因此，不能通過(guò)熱處理進(jìn)行時(shí)效硬化。
常用的熱處理溫度如下。
2.4816合金在高于1050℃的環(huán)境下容易出現(xiàn)晶粒粗大化現(xiàn)象，需要加以注意。
朔性加工性
2.4816比較容易進(jìn)行熱加工。加熱溫度為1150～1180℃，熱加工溫度為1000～1180℃，簡(jiǎn)單加工可在850℃以下進(jìn)行。在650～850℃溫度范圍內(nèi)會(huì)發(fā)生開(kāi)裂，請(qǐng)務(wù)必避開(kāi)。
冷加工性能比奧氏體不銹鋼好，與Monel®銅鎳合金相當(dāng)。
焊接性
2.4816的焊接性能與標(biāo)準(zhǔn)奧氏體不銹鋼一樣，可采用TIG焊接、MIG焊接以及手工電弧焊。坡口加工最好使用機(jī)械切削，U、V型坡口角度要大。此時(shí)，表面污染對(duì)加工質(zhì)量的影響極大，所以要特別注意焊接部位的清潔。
切削性
作為高鎳合金的特性，2.4816的切削性比奧氏體不銹鋼較差。切削時(shí)雖然可用高速鋼工具，但應(yīng)盡量使用超鋼工具，將推進(jìn)速度調(diào)慢，加大切削深度。車(chē)床加工目標(biāo)推進(jìn)速度如下。
-
高速鋼工具 1050-1350 mm/min
-
超鋼工具 3000-5250 mm/min
切削后進(jìn)行焊接或熱處理時(shí)，必須將潤(rùn)滑油清除干凈。

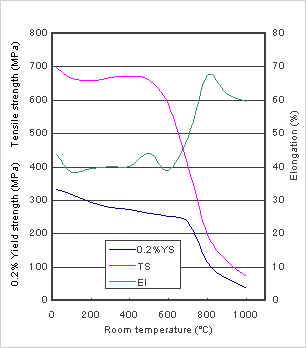

高溫特性
高溫下耐氧化性極佳，除了長(zhǎng)期連續(xù)的空氣氧化環(huán)境之外，也可用在各種不同環(huán)境。對(duì)氮、氫以及滲碳也具有極佳耐受性，可用于各種熱處理爐。但容易受到潮濕的氯氣，溴氣的浸濁，必須加以注意。各種環(huán)境下的使用溫度標(biāo)準(zhǔn)如下。
-
長(zhǎng)期連續(xù)的空氣氧化環(huán)境 1100℃
-
不含硫的還原性氣體(H2或CO) 1150℃
-
具有氧化性的含硫氣體(含亞硫酸氣體的空氣中) 815℃
-
含硫化氫的還原性氣體 535℃
-
氯化氫 540℃
-
氯化物氣體 510℃
用途
核電成套設(shè)備、熱交換器、各種化工用蒸發(fā)罐、酸及堿工業(yè)用機(jī)器、熱處理爐部件、補(bǔ)燃器部件、以及在高溫環(huán)境下使用的其他部件。
上海奔來(lái)【BENLAI】為了滿足客戶高質(zhì)量標(biāo)準(zhǔn)，我們對(duì)流程操作不斷監(jiān)控、優(yōu)化和完善。我們的質(zhì)量管理系統(tǒng)通過(guò)了ISO9001:2000認(rèn)證。
